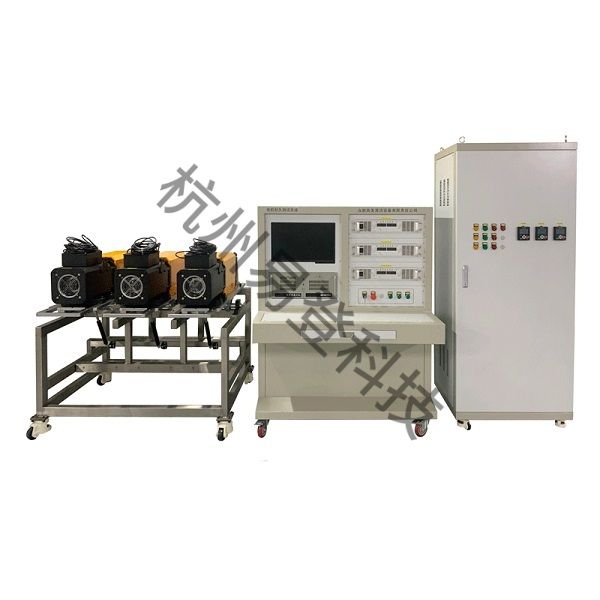

大扭矩電機耐久性能測試系統產品介紹：

第一項、性能測試：（單個電機性能測試）

目的：測試扭矩與轉速之間的關系；

能采集到電機功率、電流、電壓、電機軸轉速、扭矩、時間。從這些數據，馬力，工作效率也計算出來。

采集的數據:通過采集模塊采集數據：

電壓量程：DC0-100V   精度：0.5%FS

電流量程：DC0-150A   精度：0.5%FS

電機轉速：0-1000rpm  精度：0.5%FS

轉矩量程：0-100NM    精度：0.5%FS

數據采集更新時間：100mS（默認）

大扭矩電機耐久性能測試系統測試原理和軟件功能：該系統能同步測試和顯示被測電機的輸入電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率及測試日期和機械特性曲線，并能鎖存(測試數據)、打印(測試數據及機械特性曲線)。系統能查詢?nèi)我恻c數據。

1.系統具有手動測試、自動測試、定點測試三項功能

A.手動測試:手動進行加載，手動確認數據。模擬手動測試，模擬手動測試的加載是通過軟件進行手動單個加載測試。

B.自動測試，全程自動測試，自動加載，自動采集數據。自動測試是能實現試驗的全程自動加載，能輸出被測樣品的測試數據及特性曲線。

C.定點測試:可以定轉矩、定轉速等測試。

2.結論輸出、打印參數與曲線可定制專用報告格式

A.數據庫文件:可對長期試驗積累的數據進行查詢、顯示、修改、刪除等操作。

B.輸出設置，進行測試結果輸出設置。包括輸出參數選擇，輸出顏色、坐標軸選擇、數據處理等。

C.特征點:顯示所測試特征點，包括空載點、堵轉點、zui大轉矩點、zui大輸出功率點、zui大效率點。

D.測試曲線:根據實時采集的數據，描繪出的特性曲線。

輸出以轉矩、效率、輸入功率、輸出功率、轉速、電流為橫座標，其余的為縱座標的曲線圖，如，M=f(U、I、P1、n、P2、?@或n = f(U,I, 1, M. P2, ?、) ；

打印測試報告: 根據所選報告的種類，導入試驗所產生的數據，進行報告輸出，可分為數據和曲線分別輸出，常用將測量數據直接導出到EXCEL或者WORD，亦可將數據和曲線分別以其他格式來另存。

第二項、溫升測試：（三臺電機同時測試）

目的：為了確定在額定負載條件下，電機溫度高于環境溫度的上升情況。采集馬達殼體和后端蓋溫度，環境溫度，預留一個。共需要四路不同地方溫度采集信號。

采集的數據:通過采集模塊采集數據

電壓量程：DC0-100V    精度：0.5%FS

電流量程：DC0-150A    精度：0.5%FS

電機轉速：0-1000rpm    精度：0.5%FS

轉矩量程：0-50NM      精度：0.5%FS

溫度測量范圍：0-200度   精度：0.5%FS

數據采集更新時間：100mS（默認）

測試原理和軟件功能：

溫升功能說明：每臺電機可測試3個點溫度，采集馬達殼體和后端蓋溫度，環境溫度，預留一個，共12個溫度點，電機運行后，加載到要求的扭矩下開始耐久測試，同時開始采集溫度參數，溫度參數隨時間參數變化而變化生成曲線。

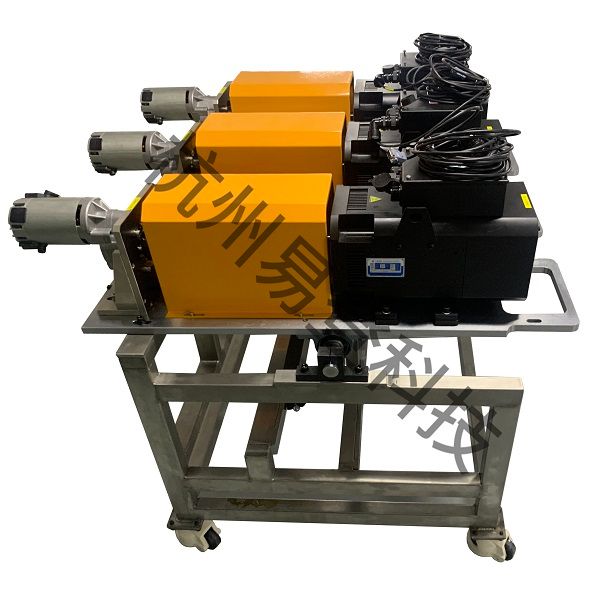

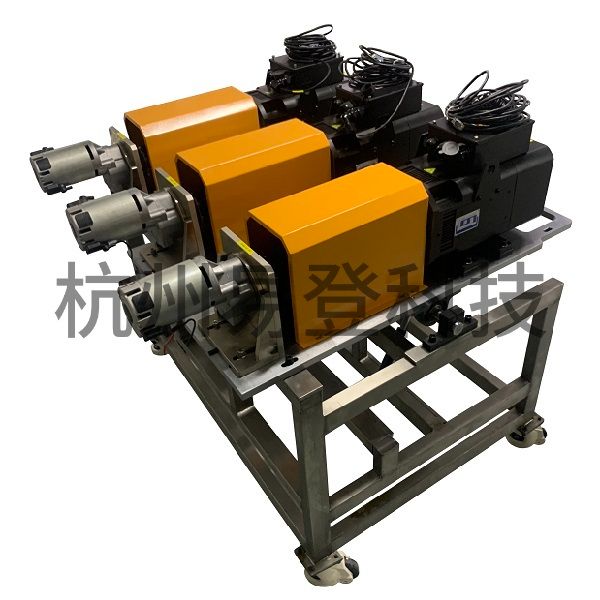

第三項、耐久測試：（三臺電機同時測試）

目的：按銘牌額定值對所涉及的電機進行連續循環測試，直到規定時間，確定電機是否在測試范圍內發生故障。測試時間：一般情況下1875hour。被測電機作為驅動器，電力測功機電機作為負載，負載是通過上位機軟件直接控制負載電機驅動器的，直到被測電機被加載到其指定的額定電流，可設置電流到達值。在耐久性測試中，24小時連續測試運行時間，在此期間電機承受60秒開/5秒關/15秒開/5秒關。通過軟件設置開關時間以及循環次數等參數，所選的循環率主要是使用電機的應用程序的函數。因為是非標軟件，

以到貨設備軟件為準在耐久測試過程中所采集的數據:通過采集模塊采集數據

電壓量程：DC0-100V    精度：0.5%FSl

電流量程：DC0-150A    精度：0.5%FSl

電機轉速：0-1000rpm    精度：0.5%FSl

轉矩量程：0-50NM     精度：0.5%FSl

溫度測量范圍：0-200度   精度：0.5%FS

數據采集更新時間：100mS（默認）

測試原理與軟件功能：

耐久功能說明：每臺電機可測試3個點溫度，采集馬達殼體和后端蓋溫度，環境溫度， 預留一個，共12個溫度點，電機運行后，加載到要求的電流下開始耐久測試，同時開始采集溫度參數，溫度參數隨時間參數變化而變化，可設置運行時間、停止時間、運行次數。

測試原理：測試前，先設置好測試參數后，點擊自動運行測試，測試過程中，電機啟動后帶動電力測功機旋轉，通過計算機給電力測功機程控加載至需要的電流值，開始穩定運行，同時電腦上設置的開關時間來自動運行，同時計算機自動記錄數據，加載過程中記錄每個點的數據，待所有數據記錄后，生成報表或曲線（溫度曲線），按時間記錄，具體軟件呈現樣式以到貨設備為準。
